Guida definitiva ai raccordi con saldatura di testa: tutto quello che devi sapere

Cosa sono i raccordi per tubi con saldatura di testa

Raccordi per tubi a saldare di testa sono componenti utilizzati per collegare, reindirizzare o terminare sezioni di tubo all'interno di un sistema di tubazioni saldandole direttamente alle estremità del tubo, creando un giunto permanente e resistente alle perdite. A differenza dei raccordi filettati o a saldare, i raccordi con saldatura di testa sono smussati sui bordi per consentire al saldatore di fondere insieme il raccordo e il tubo in un'unica saldatura continua, ottenendo una superficie interna liscia con una minima interruzione del flusso.

Questo metodo di connessione è ampiamente preferito nelle applicazioni industriali ad alta pressione e alta temperatura, inclusi oleodotti e gasdotti, impianti di produzione di energia e impianti di trattamento chimico, dove l'integrità del giunto in condizioni estreme non è negoziabile. Poiché la saldatura stessa diventa parte della struttura del tubo anziché una connessione meccanica separata, i raccordi con saldatura di testa offrono generalmente resistenza e affidabilità superiori rispetto ai metodi di giunzione alternativi.

Tipi comuni di raccordi a saldare di testa

I raccordi con saldatura di testa sono disponibili in diverse forme standardizzate, ciascuna progettata per svolgere una funzione specifica all'interno di un layout di tubazione. Comprendere questi tipi aiuta gli ingegneri e i team di procurement a specificare il componente corretto per ciascuna applicazione.

Gomiti

Gomiti change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Magliette

Magliette allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Riduttori

Riduttori connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

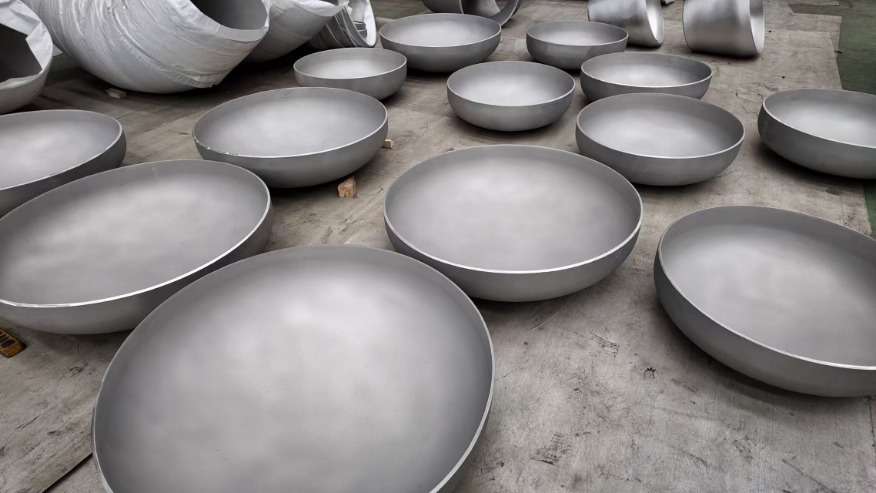

Tappi

Tappi are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materialei utilizzati nella produzione di raccordi con saldatura di testa

La selezione del materiale influisce in modo significativo sulle prestazioni, sui costi e sull'idoneità all'applicazione dei raccordi con saldatura di testa. La tabella seguente illustra i materiali comuni e i loro casi d'uso tipici all'interno dei sistemi di tubazioni industriali.

Comprensione dello spessore delle pareti e delle valutazioni della pianificazione

I raccordi con saldatura di testa sono realizzati per corrispondere a specifiche programmazioni dei tubi, che indicano lo spessore della parete del raccordo rispetto al suo diametro esterno. I programmi comuni includono i programmi 10, 40 e 80, con numeri di programma più alti che indicano pareti più spesse in grado di resistere a una maggiore pressione interna. La scelta della pianificazione corretta è fondamentale, poiché lo spessore non corrispondente della parete tra il raccordo e il tubo di collegamento può creare punti deboli nel giunto di saldatura, compromettendo l'integrità complessiva del sistema.

Gli ingegneri in genere calcolano i valori di pianificazione richiesti in base alla pressione operativa del sistema, alla temperatura e alle proprietà meccaniche del materiale specifico, spesso facendo riferimento a standard come ASME B16.9, che regola i requisiti dimensionali e di tolleranza per i raccordi saldati di testa realizzati in fabbrica.

Vantaggi principali dei raccordi a saldare di testa rispetto ad altri tipi di connessione

I raccordi a saldare di testa offrono numerosi vantaggi pratici che li rendono la scelta preferita per le applicazioni industriali più impegnative rispetto alle alternative filettate o flangiate.

• Resistenza della giunzione superiore grazie alla connessione completamente fusa tra raccordo e tubo.
• Rischio ridotto di perdite rispetto alle connessioni filettate, che possono allentarsi in caso di vibrazioni o cicli termici.
• Foro interno liscio che riduce al minimo la turbolenza e la caduta di pressione nel raccordo.
• Più adatto per sistemi ad alta temperatura e alta pressione in cui i giunti meccanici potrebbero guastarsi.
• Minori esigenze di manutenzione a lungo termine una volta saldati e ispezionati correttamente.

Considerazioni sull'installazione e sul controllo qualità

La corretta installazione dei raccordi con saldatura di testa richiede saldatori esperti e un'attenta attenzione alla preparazione del giunto, compresa una smussatura e un allineamento accurati prima dell'inizio della saldatura. Qualsiasi disallineamento o spazio incoerente tra il raccordo e il tubo può provocare difetti di saldatura che compromettono l'integrità strutturale del giunto, in particolare nelle applicazioni ad alta pressione dove il guasto potrebbe avere gravi conseguenze sulla sicurezza.

Misure di controllo della qualità come test radiografici, ispezione a ultrasuoni e test con coloranti penetranti sono comunemente utilizzati per verificare l'integrità della saldatura dopo l'installazione, soprattutto in sistemi critici come la produzione di energia o il trattamento petrolchimico in cui difetti di saldatura non rilevati potrebbero portare a guasti catastrofici nel tempo.

Selezione del raccordo a saldare di testa giusto per il tuo progetto

La scelta del raccordo con saldatura di testa corretto implica la valutazione di più fattori insieme, tra cui la pressione operativa del tubo, l'intervallo di temperatura, il fluido o il gas trasportato e le condizioni ambientali circostanti. Lavorare a stretto contatto con un fornitore esperto e fare riferimento agli standard di settore applicabili garantisce che i raccordi, i materiali e le classificazioni della pianificazione selezionati siano perfettamente allineati alle esigenze del sistema di tubazioni specifico, supportando in definitiva l'affidabilità e la sicurezza a lungo termine dell'intera installazione.
